频差法超声波流量计

  频差法超声波流量计是通过测量顺流和逆流时，超声波脉冲的循环频率之差来测量流量的。超声波发射器向被测流体发射超声波脉冲，接收器收到声脉冲并将其转换成电信号，经放大后再用此电信号去触发发射电路发射下一个声脉冲，不断重复，即任一个声脉冲都是由前一个接收信号所触发，形成“声循环”。脉冲循环的周期主要是由流体中传播声脉冲的时间决定的，其倒数称为声循环频率(即重复频率)。

  流体流速和频差成正比，流速的测量与声速无关，不必进行声速修正，这是频差法超声波流量计的显著优点。循环频差很小，直接进行测量的误差大，为了提高测量准确度，一般需采用倍频技术。

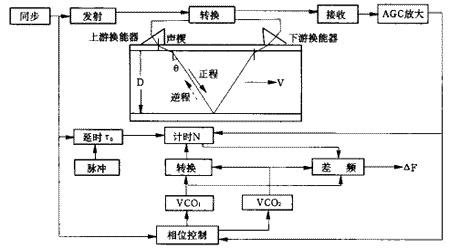

  由于顺、逆流两个声循环回路在测循环频率时会相互干扰，工作难以稳定，而且要保持两个声循环回路的特性一致也是非常困难的；因此实际应用频差法测量时，仅用一对换能器按时间交替转换作为接收器和发射器使用。
