KRCFLO 8011 Series
智能电磁流量计传感器选型及安装



 KRCFLO




  • 选型及安装




选型编码
KRCFLO 8011□□□□□□□□
•Y 一体式 F分体式 C插入式
•测量管径:____ (mm)
•电极材料 A 不锈钢   B哈氏合金 C 钽 D钛 E镍 F铂
•衬里材料 X氯丁橡胶 P 聚乙烯 F聚四氯
•输出信号 1-RS232/485 2-4-20mA 3-HART 4-Modbus
•上限流量 单位:立方米/小时
•接 地 环 0 无接地环 1 接地环 2 接地电极
•防爆要求 P普通非防爆 Ex防爆

正确选型是保证用好电磁流量计的前提条件。选用电磁流量计应根据被测流体介 质的物理性质和化学性质来决定:选择电磁流量计的通径、衬里材料、电极材料和输出信号等。

常见介质电导率表


液体

电导率μs/cm

液体

电导率μs/cm

各种酸

10*104-801*104

啤酒

600-800

碱液

8*104-30*104

麦芽汁

500-1000

蒸馏水

0.01-5

牛奶

200-300

水及饮料

200-800

水果酱

400-1000

适用的测量流体介质
由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的, 严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量,因 此不导电的气体,蒸汽,油类,丙酮等物质不能选用电磁流量计来测量流量。
一体型或分离型的选择
一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一 体。
分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型 。

⑴环境温度或流量计转换器表面受辐射温度超过60℃.
⑵管道震动较大的场合。
⑶会对传感器的铝壳严重腐蚀的场合。
⑷现场温度较大或有腐蚀性气体的场合。
⑸流量计装在高空或并下调试不方便的场合。
订货时应注明传感器的转换器分离距离,一般不能超过100m,转换器为墙挂式安装。


传感器口径的确定
流量计使用流速最好在0.1-15m/s范围内,此时流量计口径可选择与用户管道口径一 致。
使用流速低于0.1m/s时最好在仪表部位局部提高流速,采用缩管方式


内径(mm

10

15

20

25

Qmin(m3/h)

Qmax(m3/h)

0.0283

4.24

0.0636

9.54

0.12

16.96

0.176

26.5

内径(mm

32

40

50

65

Qmin(m3/h)

Qmax(m3/h)

0.029

43.42

0.452

67.85

0.7

106.0

1.19

179.0

内径(mm

80

100

125

150

Qmin(m3/h)

Qmax(m3/h)

1.8

271.0

2.28

424.0

4.41

662.0

 6.36

954.0

内径(mm

200

250

300

350

Qmin(m3/h)

Qmax(m3/h)

11.3

1690

17.6

2650

 25.4

3810

34.6

5190

内径(mm

400

450

500

550

Qmin(m3/h)

Qmax(m3/h)

45.2

6780

57.2

8570

77.6

10600

85.8

12800

内径(mm

600

700

800

900

Qmin(m3/h)

Qmax(m3/h)

101.0

15200

138.0

20700

180.0

27100

229.0

34300

内径(mm

1000

1100

1200

1400

Qmin(m3/h)

Qmax(m3/h)

282.0

42400

342.0

51300

407.0

61000

554.1

83121

内径(mm

1600

1800

2000

2200

Qmin(m3/h)

Qmax(m3/h)

732.7

108566

916.0

137404

1131.0

169635

1368.4

205258



选择电极、接地环材料 应根据被测的流体的腐蚀性 来选择电极的材料,请查有关腐蚀手册,对于特殊流体应作试验

材料

耐腐蚀性能

含钼不锈钢

OCr18Ni12Mo2Ti

硝酸、温室下<5%硫酸、沸腾的磷酸、蚁酸、碱 溶液、在一定压力下的亚硫酸、海水、醋酸

哈氏合金C

哈氏合金B

(HC  HB)

耐氧化性酸、氧化性盐、耐海水、耐非氧化性酸、非氧 化性盐、碱、常温硫酸

(Ti)

海水、各种氯化物和次氯酸盐、氯化性酸(包括发烟硝 酸)、有机酸、碱

(Ta)

除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点 的盐酸。硝酸和<175℃硫酸

(Pt)

各种酸、碱、盐不包括王水

衬里材料选择说明
以被测介质的腐蚀性、磨损性和温度来选择内衬材料。

内衬

材料

名称

符号

性能

最高

温度

适用

液体

橡胶

氯丁

橡胶



耐磨性中等,耐一般低浓度的酸碱盐的腐蚀

80

自来水、工业用水、海水

聚胺脂橡胶



极好的耐磨性能,耐酸碱性能较差

60

纸浆、矿浆等浆液

氟塑料

聚四氟乙烯

F4PTFE

化学性能很稳定,耐沸腾的盐酸、硫酸、王水、浓碱的 腐蚀

180

腐蚀性强的酸碱盐液体

四氟乙烯和六氟丙烯译名:特氟隆FEP

F46FEP

化学性能略逊于F4



腐蚀性的酸碱盐液体

塑料

四氟乙烯和乙烯

F4ETFE

化学性能略逊于F4



腐蚀性的酸碱盐液体

聚乙烯

PO

化学性能稳定

60

污水

聚苯硫醚

PPS



150

热水

选择防护等级
防护等级应根据实际工况来选择,传感器在地面以下或经常雨水浸泡,应选 用IP68,传感器安装在地面以上或室内,应选用IP66。

信号输出功能
智能型电磁流量计液晶显示,并有如 下输出功能:
4-20mA电流输出、0-1kz脉冲输出、RS232/485计算机接口(可选)

安装要求

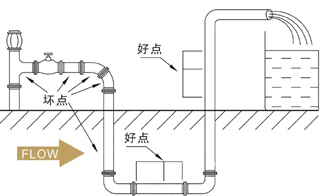

安装地点选择 电磁流量计的安装地点的选择需遵循以下原则:
•测量点应远离泵、阀门弯头等设备,及射频、强磁场、强震动等干扰源。
•测量位置直管段要求上游大于5D,下游大于2D(D为直径)。
•传感器可水平或倾斜在管道上安装,但要求两电极连线必须处于水平状态。
•对于固液混合流体,最好采用垂直安装,衬里磨损均匀,延长使用寿命。
•不要在泵的进水口、管道最高点、管道出水口处安装流量计。
•选择充满液体的直管段,在测量过程中,不得出现非满管情况。
•为方便流量计的清洗和维护,应安装旁通管道。
•安装流量计时,法兰连接螺栓应均匀拧紧,否则易破坏内衬。
•流体的流动方向和流量计的箭头方向一致。
•管道内有负压会损毁流量计的内衬。
•塑料管道或绝缘衬里管道应安装接地环或接地电极。
•多个传感器串联或并联安装应加大传感器间的安装距离。





特别说明:
KRC致力为您提供标准、全面的信息,但因工况不同为您提供产品的配置可能会与以 上描 述略有不同之情况发生。
产品图片仅供参考,请以销售实物为准。
以上内容如有变动,恕不另行通知。
