马克森(Maxson)流量计

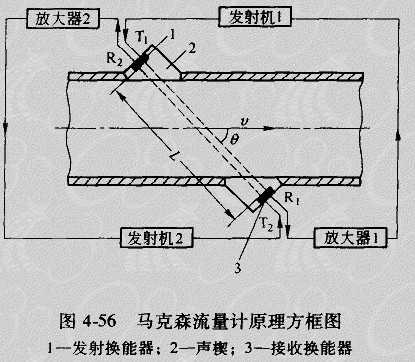

  马克森流量计是典型的最早依据频差法原理工作的具有使用意义的超声波流量计，与密度测量部件配合即可测量质量流量，如图4-56所示。图中，超声波流量计换能器T1、接收器R1、放大器1和超声波发射机1构成顺流方向的声循环回路；超声波发射换能器T2、接收器R2、放大器2和超声波发射机2构成逆流方向的声循环回路。

  顺流声循环回路的频率f1约为：

  式中  θ——入射超声波与流体速度方向的夹角；Ｌ——发射换能器与接收器换能器之间的距离，ｍ。

  逆流声循环回路的频率f2约为

  顺流和逆流时的声循环回路频率差约为

  这种流量计的优点是：测量准确度优于2%，测量范围大，最大流量约为最小流量的20倍；当雷诺数在3x10四次方~10六次方之间时，流速分布对线性的影响为±1%左右。但当流速小时，两个回路的声循环频率相近，由于频率牵引现象，而使得流速测量不易进行。
