腰轮流量计的特点及性能

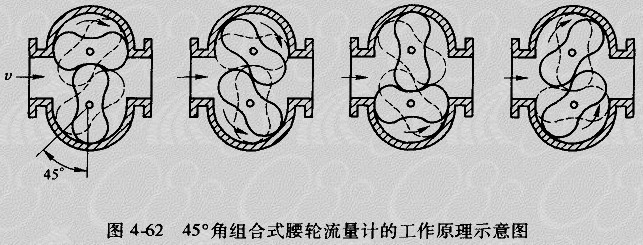

  腰轮流量计，又称罗茨流量计，其测量原理、工作过程与椭圆齿轮流量计基本相同。如图4-62所示。二者之间所不同的只是结构，主要表现在：

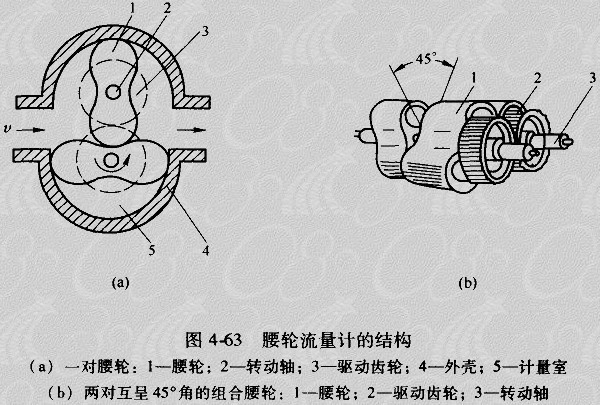

  1、转子的形状不同。腰轮流量计的转子为腰轮形状，且腰轮上不像椭圆齿轮那样带有小齿。腰轮的组成有两种：一种是只有一对腰轮，如图4-63（a）所示；另一种是由两对互成45°角的组合腰轮构成，称为45°组合式腰轮流量计，如图4-63（b）所示。普通腰轮流量计运行时产生的振动较大，组合式腰轮流量计振动小，适合于大流量测量。

  2、计量室，由腰轮（转子）的外轮廓和流量计壳体的内壁面组成，不是半月形。

  3、在流量计壳体外面与两个腰轮同轴安装了一对驱动齿轮，他们相互啮合是两个腰轮可以相互联动。

  腰轮流量计可用于各种清洁液体的流量测量，也可以制成测量气体的流量计。计量准确度高，可达0.1~0.5级，主要缺点是体积大、笨重、进行周期检定比较困难，压损较大，运行中有振动等。
