双转子流量计的工作原理

  双转子流量计的转子是由两个断面形状不同行的螺旋转子结构构成的，它们的配合由一组精确的同步驱动齿轮控制。按照转子结构可分为标准型双转子和轴向流动双转子两种，前者的工作原理如图4-65所示。

  双转子流量计的工作原理同上述各种转子型流量计，也是靠流量计进出口间的流体压差推动转子转动，通过测量转子的转速实现流量测量。互不接触的螺旋转子的轴上机构使转子之间始终保持适当的间隙，所以运行平稳，主要用于液体流量测量。注意，计量室的容积应为计量室1和计量室2容积之和。

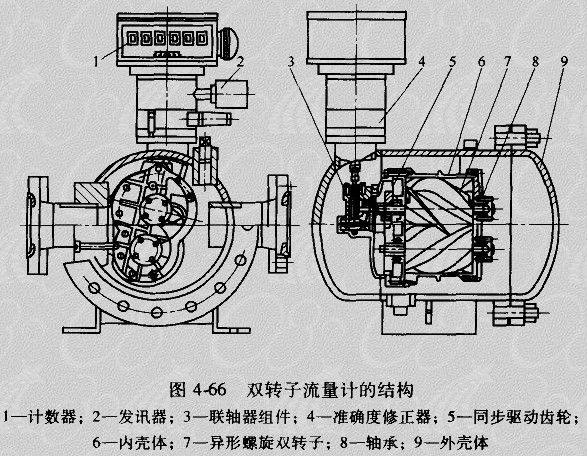

  双转子流量计是采用双壳体，如图4-66所示。流体经入口法兰直接进入腔体，计量后的流体介质通过内壳的端盖孔进入外壳体内腔，然后经出口法兰流出。双壳体构造的优点是：管道应力不会传给测量元件；测量元件易于拆卸，便于维修和冲洗管道；通过测量元件壁产生的差压小，消除了系统压力变化对测量元件尺寸变化的影响。其缺点是构造较复杂，成本较高。

  双转子流量计适用于石油、化工及各种工业液体的测量，被测介质的温度范围可达-29~232℃，准确度等级有0.1、0.2、0.5级。
