刮板型容积式流量计

  刮板型容积式流量计由于结构的特点，能适用于不用黏度和带有细小颗粒杂质的液体流量测量。其优点是性能稳定，准确度较高，一般可达0.2级；运行时振动和噪声小；压损小于椭圆齿轮和腰轮流量计，适合于中、大流量测量。但刮板型容积式流量计结构复杂，制造技术要求高，价格较高。

  刮板型容积式流量计包括凸轮式和凹线式等多种结构形式。

  凸轮式刮板流量计主要由外壳、测量室、内转子圆筒、计量室、刮板和凸轮等组成。测量室是指外壳与内转子圆筒组成的圆环。转子是一个可以转动、有一定宽度的空心薄壁圆筒，筒壁上开了四个互成90°的槽。槽中安装A、B、C、D四块刮板，分别由两根连杆连接，相互垂直；径向连接的两个刮板AC和BD顶端之间的距离为一定值；刮板可随内转子圆筒转动，可在槽内径向自由滑动。每一刮板的一端装有一小滚轮，两对刮板的径向滑动由凸轮控制，即刮板与转子在运动过程中，要按凸轮外廓曲线形状从内转子圆筒中伸出或缩进。因为有连杆相连，若某一端刮板从内转子圆筒边槽口伸进，则另一端的刮板就缩进筒内。

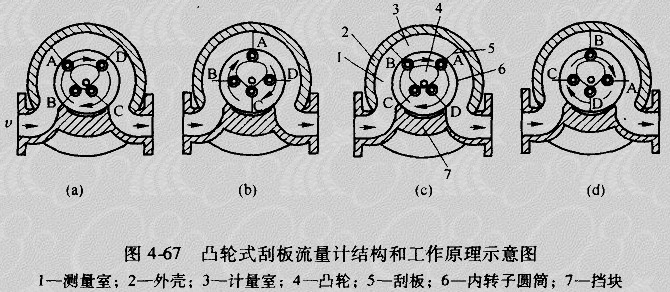

  当有流体通过流量计时，在流量计进出口流体的压差作用下，推动刮板旋转如图4-67（a）所示，此时刮板A和D由凸轮控制全部伸出内转子圆筒，与测量室内壁接触，形成密封的计量室，将进口的连续流体分割出一个单元体积；刮板C和B则全部收缩到转子圆筒内。在流体差压的作用下，刮板和转子继续旋转到图4-67（b）的状态，此时刮板D则在凸轮控制下开始收缩，将计量室中的流体排出。在刮板D开始收缩的同时，刮板B由凸轮控制全部伸出内转子圆筒与测量内壁接触，B、A之间形成密封空间，将进入的连续流体又分隔出一个单元格体积。接着继续旋转到图4-67（d）所示状态，随着刮板A开始收缩，计量室内的流体又开始排向出口。接着依次是刮板CB和刮板DC形成计量室，然后回复到图4-67（a）所示状态。可见，在上述工作过程中，刮板和转子每旋转一周共有4个单元体积的流体通过流量计。只要记录它们的转动次数，就可求得被测流量。
