我们的非插入式流量计应用超声波技术对全管流体的流量进行精确测量。

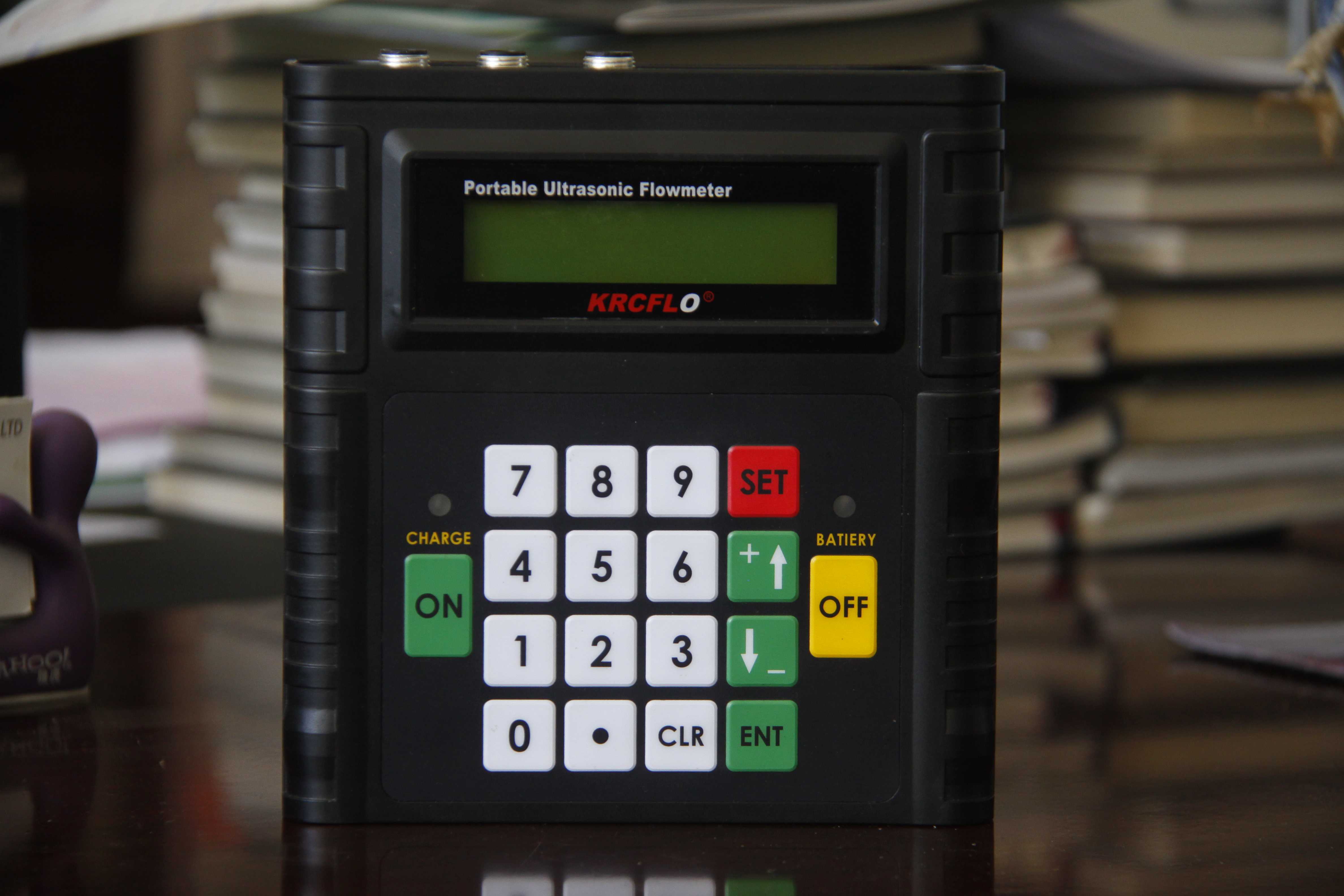

此便携设备的设计是为了满足服务、维护人员和试运行技术人员希望在设备的不同位置检测流体流速的需要。设备的配置简单并且方便用户使用，可在几分钟内获得所需的流量信息。流量测量是基于声波受流动介质影响的原理。通过穿透管道发出超声波和被检测超声波信号随之的时间差、频率变化及相位差来进行测量。
超声波传感器是被夹装在管道外面，因此不用折卸管道系统和中断生产。这款1517 Port Series可用在输送均匀、单一、稳定的液体的任何类型的标准管道上 。
特点
• 手持单模式流量计（超声波时差/交叉相关技术）
• 双CPU双驱工作
• 现场防护等级IP65
• 非接触式测量，不干扰管道，无压力损失
• 驱动电路电容参数自动侦测
• 中/英文双语操作菜单（CHINA）
• 分体Mini打印机 小巧 携带方便(选用EPS 24列字符针式打印机）
• 拓展RS485接口可与计算机连接
• 发射/接收：平衡超声式
• 信号处理：DSP
优势
• 安装便捷且低成本
• 独立测量，不依赖流体的传导性和压力
• 无压损，无泄漏
• 可对现有设备回顾安装
• 无须切断管道，不用中断生产，不用停止设备
• 维护不需要额外配件
• 测量干净卫生，无污染，适用于超洁净流体
• 不与介质接触，当用于腐蚀性介质时无腐蚀危害
• 用于大管径、高压系统等时具有低成本优势
应用
•用于各类工业液态介质场合
•化工类介质浓粘度变化较大现场
•水及污水 含杂质及摩擦损伤管路
•供暖及空调 流量变化迅速及温度起伏较大现场
•工厂设施管理 现场校验 流量检测 水平衡分配
•航空 汽车制造 等工业现场
| KRCFLO |
1517 Port |
| 外箱 |
手持式 |
| |
 |
| 外箱材料 |
阻燃抗冲击高分子聚合材料，坚韧抗压 |
| 防护等级 |
IP54 根据 EN60529 |
| |
可选IP67(KRCFLO Case Series) |
| 操作温度 |
-30～+50℃ |
| 电源 |
内置可充电电池，适配器100V-240VAC |
| 操作时间 |
在电池充满电情况下﹥22h |
| 管道尺寸 |
10～6300mm |
| 测量介质 |
各种液体 |
| 流速范围 |
0.001～32m/s 分辨率0.0001m/s |
| 时差测量分辨率 |
100皮秒 |
| 分辨率 |
0.025cm/s |
| 重复性 |
测量值的0.2% ±0.02m/s |
| 准确度 |
体积流量/测量值的±1% 取决于应用条件 |
| |
测量值的±0.5% 带过程标定 |
| |
流速/测量值的±0.5% |
| 流量累积器 |
4路/7位 |
| 手动累积器 |
7位，按键即开始用于校准 |
| 累计周期 |
0.5秒 |
| 调节比 |
1/200 |
| 介质中气体和颗粒含量 |
﹤体积的10% |
| |
最高可测：均匀颗粒 直径<10mm 体积比<30%总体积量 |
| 反应时间 |
1s |
| 计算功能 |
平均/差值/总和 |
| 显示 |
2×10中文/2×20英文 |
| 安全性 |
设置值的锁定 |
| 功耗 |
﹤2W在测量模式下 |
| 通道数 |
1 |
| 重量 |
大概0.76kg包括电池 |

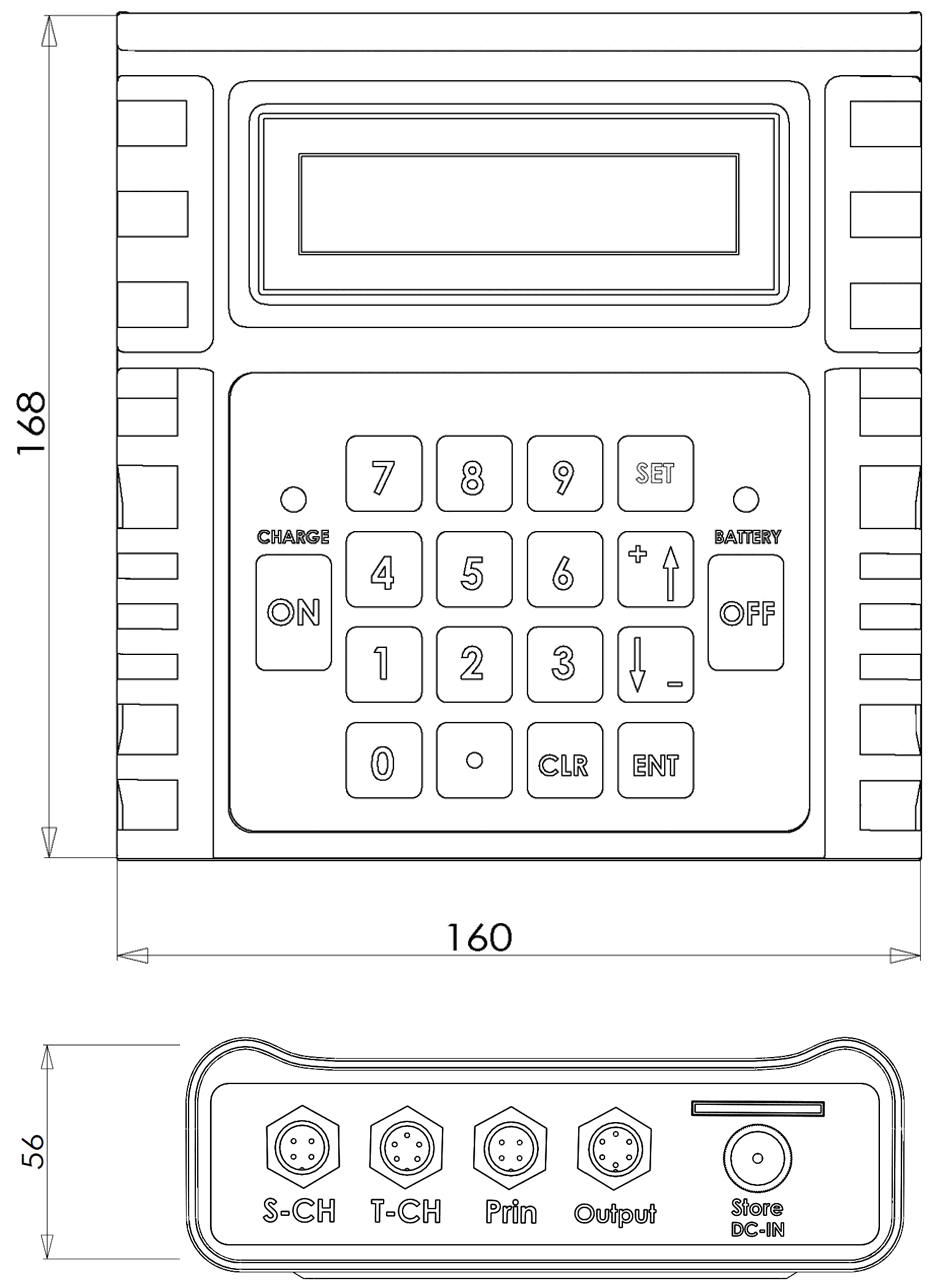

| 尺寸 |
H168mm×W160mm×D56mm |

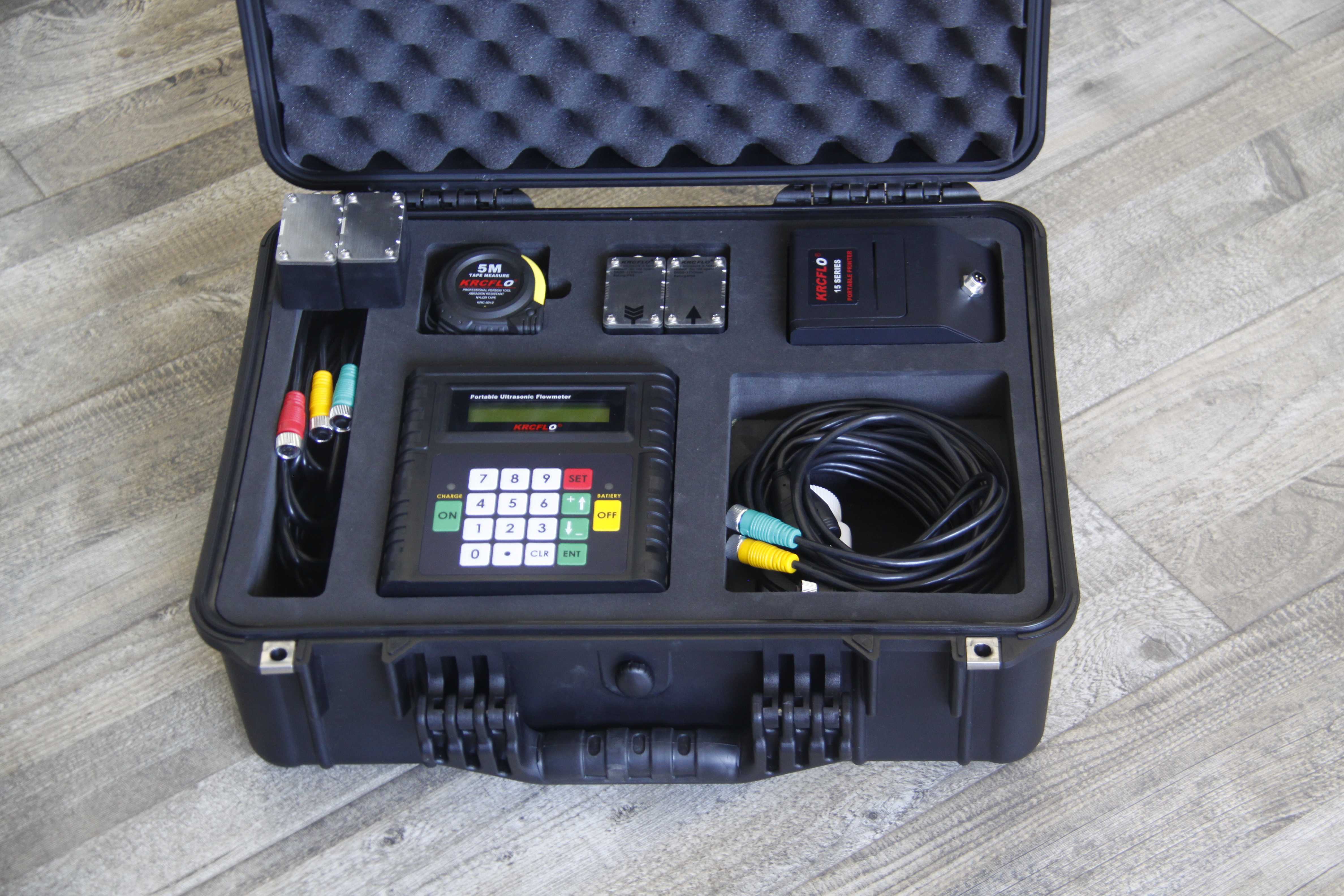

便携防护箱
 |
外尺寸：488mm×397mm×D198mm |
| 装箱重量：7-9.6kg |
| 材质：PP改性材料 IP67 |

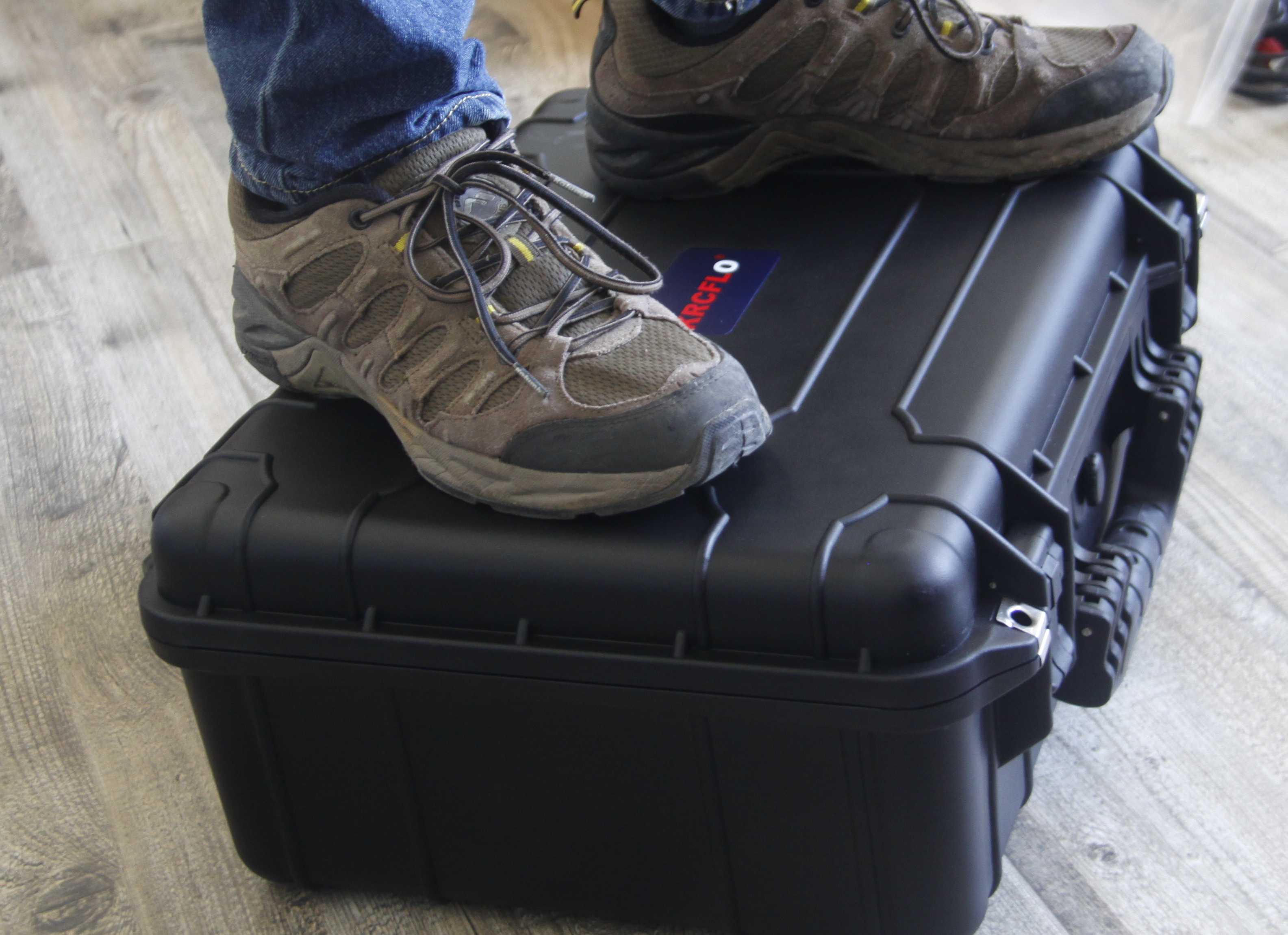

| 最大承重:500kg |
| 极限破坏压力:2000kg |
| 测量数量和单位 |
| 瞬间流量 |
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob |
| 时间单位：s,min,h,day |
| 累积流量 |
体积单位：m3,l,gal,IGL,MGL,cf,美制桶液体桶,ib,ob |
| |
流速：m/s |
| 热能流量 |
W,Kw,MW9（仅限测量热能选项） |
| 热量 |
J,KJ,MJ(仅限测量热能选项) |
| 数据记录器 |
| 存入数据 |
所有测量值和总计值，参数集 |
| 拓展存储 mini-SD |
数据量：300万数据组以上（提供读取器） |
| 通讯方式 |
| RS485 |
MODBUS协议 或使用数据采集软件（拓展选项） |
| |
单一数据源提供 或型式转换接口 |
| 串行接口 |
RS485 波特率9600，同时兼容其他产品 |
| 数据 |
瞬时测量值，参数集和配置，存入的数据 |
| 电流环输出 |
4-20 mA 对应瞬间量值（拓展选项） |
| OCT输出 |
（拓展选项） |
| 继电器输出 |
（拓展选项） |
| 频率输出 |
（拓展选项） |
| |
标注：以上拓展功能选型时标注 最多可选三项；
此输出项亦可按客户要求作为输入项使用 最多 可接入3路模拟输入 |
| KRCFLO 夹装式传感器 |
| 高温夹装式 |
15XSH/15XMH/15XLH（用于高温现场、特配） |
| 额定（可能） |
10……6300mm |
| 直径范围 |
15XSH 10……130mm |
| |
15XMH 50……1250mm |
| |
15XLH 600……6300mm |
| 材质 |
特殊高温材质 形变温度260℃ 熔点335℃ |
| 温度范围 |
-30...160℃(-22...320℉) |
| |
短期可达200℃（392℉） |
| 防护等级 |
IP65acc.EN60529,可选IP68 |
| 标准夹装式 |
15XS/15XM/15XL |
| 额定（可能） |
10……6300mm |
| 直径范围 |
15XS 10……130mm |
| |
15XM 50……1250mm |
| |
15XL 600……6300mm |
| 材质 |
封盖：304不锈钢 |
| |
阻燃尼龙66+玻纤 形变温度180℃ 熔点255℃ |
| 温度范围 |
-30...130℃(-22...266℉) |
| |
短期可达150℃（302℉） |
| 防护等级 |
IP65acc.EN60529,可选IP68 |
| 小口径标定传感器 |
| π型管 |
用于在线标定水表，整机精度±0.5% |
| 额定（可能） |
|
| 直径范围 |
15……40mm |
| 材质 |
316L不锈钢 |
| |
阻燃尼龙66+玻纤 形变温度180℃ 熔点255℃ |
| 温度范围 |
-30...160℃(-22...320℉) |
| |
短期可达200℃（392℉） |
| 防护等级 |
IP65acc.EN60529,可选IP68 |
| 导轨夹具 |
| 适用传感器 |
全部夹装式传感器 |
| 材质 |
304不锈钢 |
| 尺寸 |
 |
| |

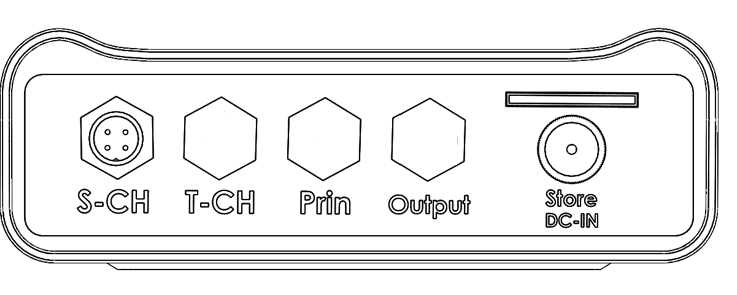

1517 Port 标准 |

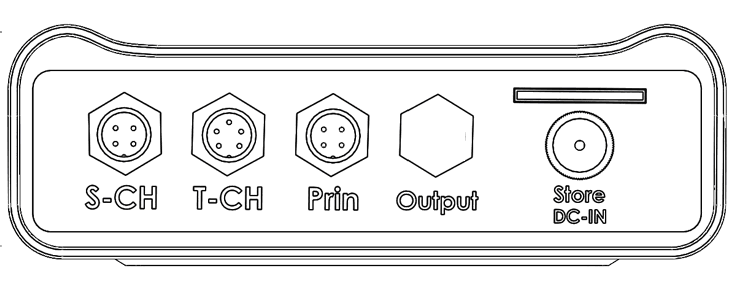

1517 Port 能量 |

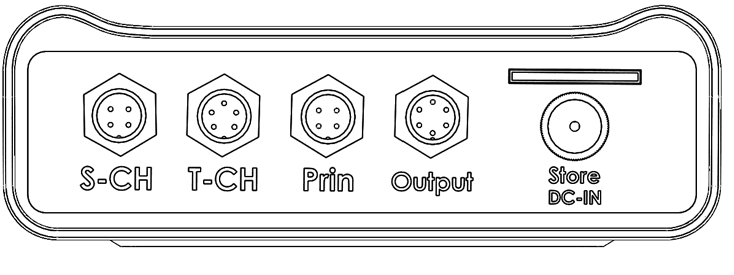

1517 Port 全功能 |
| 应用 |
液体体积流量测量 |
可测体积量并计算热能 |
复杂工艺现场或研究需要 |
| |
 |
 |
 |

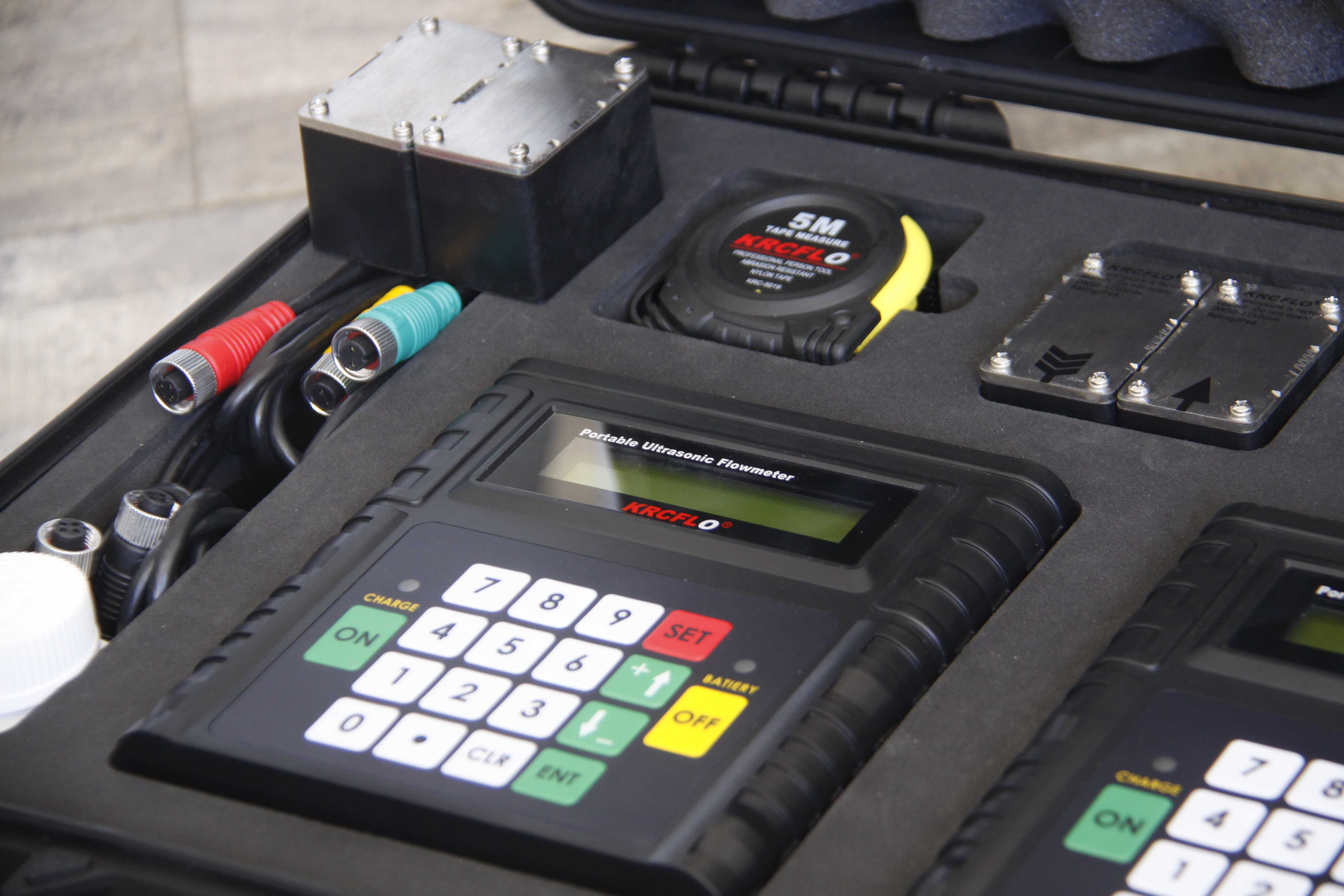

| 配件 |
-保护箱
-充电电源
-内置电池
-不锈钢安装夹具×1
-流量传感器
-流量传感器信号线
-现场操作说明 |
-保护箱 -充电电源
-内置电池
-不锈钢安装夹具×2
-流量传感器
-流量传感器信号线
-夹装式温度传感器
-温度传感器信号线
-现场操作说明 |
-保护箱 -充电电源
-内置电池
-不锈钢安装夹具×2
-流量传感器
-流量传感器信号线
-夹装式温度传感器
-温度传感器信号线
-输出或输入数据接口
-输入或输出适配线（定制）
-现场操作说明 |
| |
打印机可选
-Mini 打印机
-打印输出连接线 |
打印机可选
-Mini 打印机
-打印输出连接线 |
打印机标配
-Mini 打印机
-打印输出连接线 |
|
特别说明：
KRC致力为您提供标准、全面的信息，但因工况不同为您提供产品的配置可能会与以上描述略有不同之情况发生。
产品图片仅供参考，请以销售实物为准。
以上内容如有变动，恕不另行通知。 |
|
|
|
