油井产出物是原油、水、天然气等物质所组成的多相混合物。由于各相物质在混合物中的比例是随油田地质结构等多种影响因素而变化，混合物的流动状态又与各物质在混合物中的相分布密切相关，相分布与流动状态的变化，造成了多相混合物在线计量的困难。目前油田对于油井产出物的计量均采用分离法和取样化验法。分离法主要针对油井产出物中的液相（原油+水）和气相（天然气）进行计量，虽然不是在线计量，但计量结果基本能够满足采油计量的需要。取样化验法是针对原油含水率的测量，这种方法耗资、耗时、耗费人力，由于不是在线测量，会造成较大偏差，取原油油样也会造成污染，不符合环保要求，适应不了石油工业的发展。随着采油计量自动化程度的不断提高，实现自动在线计量原油含水率的工作势在必行。


产 品 介 绍
该型原油含水分析计量仪，以先进的多相流理论为基础，采用先进的分析计量手段，克服了其他含水分析仪无法克服的缺陷，使之成为同类产品中精度最高，适用于各种工况，使用安全，重量较轻，体积较小的产品。该仪器可实现对液态油、水混合物进行自动地连续在线分析计量，其优点是采用了多相流流速补偿技术和T型管整流竖直管采样技术，解决了混相流体流速变化和流态变化对计量的影响。没有放射性污染，使用安全、结构合理，适用于各种工况下的计量工作。

该型原油含水分析计量仪使用竖直管-水平管组合流体力学密度-质量法（简称：密度质量法）测量含水率。

油水混合流体在竖直管流过时，由于原油、水各相密度质量存在差异，使混合流体在竖直管内产生的压力差发生变化。混合流体产生的压力差不同，则含水率不同，压力差与含水率值成一一对应的函数关系，根据混相流理论进行分析计算可以得到油水混合流体的含水率值。

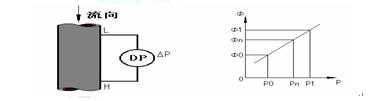

图1为含水率测量差压仪表DP取压示意图，流体进入H-L测量段,如果流体为纯水时，会产生差压△PW，对应含水率ΦW；如果流体为纯油时，会产生差压△PO，对应含水率ΦO；如果流体为油水混合物时，会产生差压△Pn，根据函数对应关系可计算出含水率Φn（如图2）。

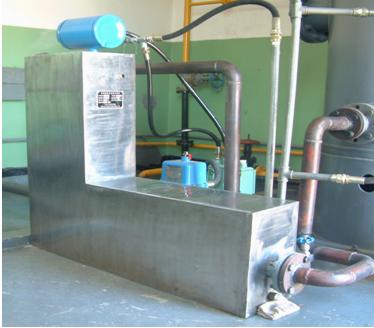

OWG—1000原油含水分析计量仪
安装要求

OWG-1000型原油含水分析计量仪是针对恶劣环境设计制造的，可适应用于各种恶劣环境。然而它应尽量安置在温度和温度波动小的地方，同时应用尽量避免震动和冲击。

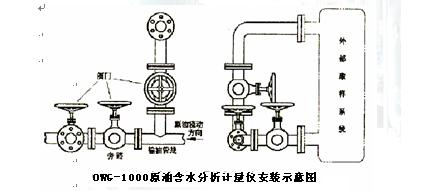

OWG-1000型原油含水分析计量仪需要安装在输油管线上，以法兰形式连接。为了便于保养和维修，在OWG-1000型原油含水分析计量仪时，应先在输油管线上做一个旁路，将OWG-1000型原油含水分析计量仪安装在输油管线上，当需要保养和维修时，打开旁路的阀门，关闭输油管线上连接OWG-1000型原油含水分析计量仪的阀门，这样不会影响正常的采油生产（如下图所示）
